Glosar: Unghiul senzorului – Vezi unghiul de detecție

Ce este unghiul senzorului?

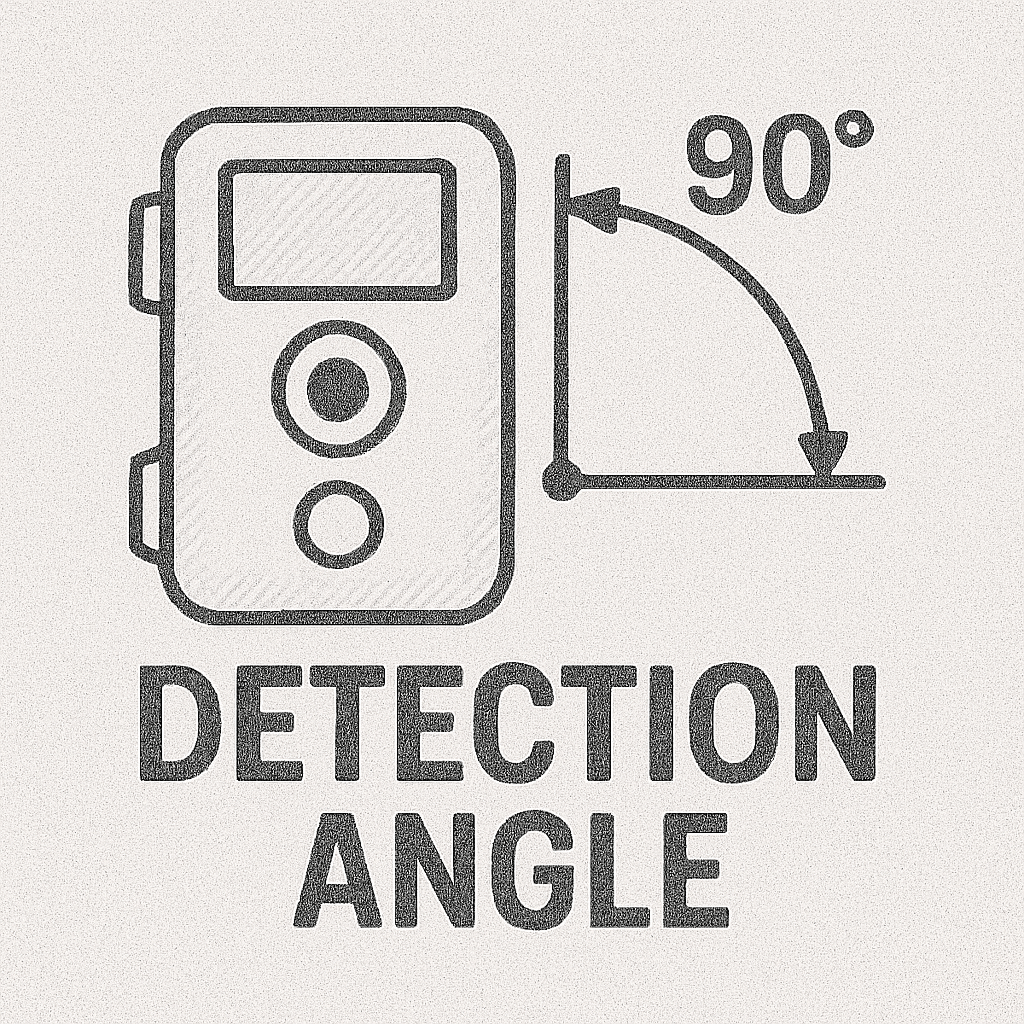

Unghiul senzorului, cunoscut și ca unghi de detecție, se referă la câmpul vizual unghiular în care un senzor cu infraroșu pasiv (PIR) poate detecta mișcări sau modificări ale radiației infraroșii. Acest parametru esențial este crucial pentru dispozitive precum fotopascele, sistemele de securitate și sistemele de automatizare a iluminatului.

Senzorul PIR se bazează pe lentila Fresnel și pe designul său intern pentru a determina unghiul de detecție. Acest unghi poate fi împărțit în două componente:

• Unghi orizontal: De obicei variază între 90° și 180° pentru majoritatea aplicațiilor, inclusiv fotopasce.
• Unghi vertical: Adesea mai îngust, între 40° și 60°, dar poate varia în funcție de înălțimea de montare și scopul senzorului.

Înțelegerea unghiului senzorului permite utilizatorilor să optimizeze eficient zona de acoperire a senzorului, fie pentru monitorizarea traseelor faunei sălbatice, securizarea unei proprietăți sau automatizarea iluminatului în birouri.

Detalii cheie:

Cum este folosit unghiul senzorului?

1. Definirea zonei de acoperire

Unghiul senzorului determină zona spațială pe care senzorul PIR o poate monitoriza. Acest aspect este crucial pentru:

• Sisteme de securitate: Asigură că senzorul detectează mișcarea în fiecare zonă critică și evită ariile irelevante.
• Monitorizarea faunei sălbatice: Se concentrează pe anumite trasee sau regiuni unde este așteptată activitate animală.
• Automatizarea iluminatului: Activează luminile când mișcarea este detectată în zona de acoperire definită.

De exemplu:

• Un unghi de detecție orizontal de 120° împreună cu un unghi vertical de 60° este potrivit pentru senzori montați pe perete într-un living.
• Un unghi orizontal de 360°, tipic pentru senzorii montați pe tavan, oferă acoperire completă a încăperii.

2. Optimizarea amplasării senzorului

Plasarea eficientă a senzorilor depinde de înțelegerea unghiului de detecție:

• Unghiul orizontal: Determină cât de larg se extinde acoperirea senzorului. Montarea în colț maximizează acoperirea într-o cameră, în timp ce montarea pe un perete drept restrânge zona monitorizată.
• Unghiul vertical: Indică înălțimea ideală de instalare. Un senzor montat prea sus ar putea rata activitatea de la nivelul solului, iar unul montat prea jos poate să nu detecteze obiecte aflate la înălțimi mai mari.

3. Personalizarea zonelor de detecție

Unii senzori oferă posibilitatea de a personaliza unghiurile de detecție:

• Mascare fizică: Folii adezive sau bariere pot bloca părți ale lentilei Fresnel pentru a exclude anumite zone.
• Suporturi pivotante: Permite înclinarea senzorului, modificând acoperirea orizontală sau verticală.
• Lentile Fresnel interschimbabile: Schimbarea lentilelor poate modifica unghiul de detecție, făcând senzorul adaptabil la scenarii variate.

Detalii tehnice despre unghiul senzorului

Componente care influențează unghiul senzorului:

1. Lentila Fresnel:

   • O lentilă segmentată care focalizează radiația infraroșie pe senzorul PIR.
   • Determină numărul de zone de detecție și acoperirea lor unghiulară.
   • Designul poate crea modele de acoperire conică, cilindrică sau sub formă de evantai.

2. Senzorul PIR:

   • Detectează modificările radiației infraroșii din câmpul său vizual.
   • Funcționează împreună cu lentila Fresnel pentru a converti mișcarea în semnale electrice.

3. Înălțimea și amplasarea montajului:

   • Înălțimea de instalare influențează direct unghiul de detecție vertical. Un senzor montat pe perete la 2,1 m va avea un unghi orientat în jos pentru a capta mișcarea aproape de sol.

4. Factori de mediu:

   • Acuratețea detecției depinde de diferențele de temperatură dintre obiect și fundal.
   • Obstacolele fizice din unghiul de detecție, precum pereții sau mobilierul, pot crea zone moarte.

Aplicații și exemple de utilizare

Exemplul 1: Monitorizarea faunei sălbatice

O fotopască echipată cu un unghi orizontal de 90° și un unghi vertical de 50° este ideală pentru monitorizarea traseelor faunei. Această configurație minimizează declanșările false cauzate de mișcări irelevante, cum ar fi ramurile care se leagănă.

Exemplul 2: Securitatea locuinței

Un senzor PIR cu unghi orizontal de 120° și unghi vertical de 40° este montat într-un hol. Această configurație asigură detectarea eficientă a mișcării pe toată lățimea holului, ignorând mișcările de pe alte etaje sau din camerele adiacente.

Exemplul 3: Iluminat de birou

Un senzor PIR montat pe tavan cu unghi orizontal de 360° oferă acoperire completă într-un birou open-space. Această amplasare garantează activarea uniformă a iluminatului fără a rata vreun colț al încăperii.

Exemplul 4: Supravegherea parcărilor

Un senzor PIR cu unghi orizontal de 180° și unghi vertical de 60° monitorizează o parcare. Acest aranjament asigură acoperire largă a zonei și minimizează alarmele false cauzate de obiecte din afara parcării.

Ajustarea unghiului senzorului

Tehnici pentru ajustarea unghiului orizontal și vertical:

1. Mascare fizică:

   • Folosește benzi adezive sau capace personalizate pentru a bloca părți ale lentilei Fresnel și a limita unghiul de detecție.
   • Exemplu: Blochează partea superioară a lentilei pentru a evita detectarea obiectelor înalte.

2. Suporturi pivotante:

   • Suporturile de perete sau tavan cu bracketuri ajustabile permit înclinarea senzorului.
   • Exemplu: Înclină senzorul în jos pentru a se concentra pe mișcarea de la nivelul solului.

3. Înlocuirea lentilei Fresnel:

   • Unii senzori permit schimbarea lentilelor Fresnel pentru a modifica unghiurile de detecție.
   • Exemplu: Instalează o lentilă cu unghi îngust pentru a focaliza pe o zonă specifică, precum o ușă sau un traseu.

Recomandări pentru utilizarea senzorilor PIR în funcție de unghiul senzorului

1. Alege senzorul potrivit:

   • Spații deschise mari: Folosește senzori PIR montați pe tavan cu unghiuri orizontale de 360°.
   • Coridoare: Optează pentru senzori cu unghi îngust pentru a evita detecția mișcării din spațiile adiacente.

2. Evită zonele moarte:

   • Ajustează înălțimea și unghiul senzorului pentru a asigura acoperire completă fără goluri.
   • Suprapune acoperirea senzorilor în zone cu formă neregulată sau spații mari pentru monitorizare completă.

3. Minimizează alarmele false:

   • Maschează părțile lentilei predispuse la interferențe, cum ar fi zonele cu mișcare frecventă irelevantă.
   • Evită instalarea senzorilor lângă surse de căldură sau în bătaia directă a soarelui.

4. Întreținere periodică:

   • Testează periodic acoperirea senzorului pentru a te asigura că se potrivește cu zonele de detecție dorite.
   • Recalibrează sau ajustează amplasarea după modificări de mediu.

Concluzie

Unghiul senzorului, sau unghiul de detecție, este o componentă fundamentală a funcționalității senzorilor PIR. O înțelegere și o ajustare corectă a acestor unghiuri asigură performanță optimă, fie că este vorba de monitorizarea faunei sălbatice, securitatea locuinței sau automatizarea iluminatului. Prin alegerea unghiului de detecție potrivit și personalizarea zonei de acoperire, utilizatorii pot minimiza declanșările false și pot obține funcționare fiabilă și eficientă a senzorilor PIR.
